וילונות זברה - הוראות התקנה לדגם תוצרת טורקיה Decorel




  • 1. אביזרי התקנה לקיר ולתיקרה



    זווית בצורת "ר" - 90 מעלות + תופסן כסוף האמור להחזיק את הקסטה ( המסילה העליונה של הוילון ) מחלקה העליון.  בהתקנת קיר - נשתמש ב - 2 האביזרים, בהתקנת תיקרה משתמשים רק בתופסן הכסוף ( ללא הזווית ).
  • 2. חיבור 2 האביזרים יחד - להתקנת קיר בלבד ( לא לתיקרה )


    בהתקנה ישירות לתיקרה, אין צורך בחיבור הנ"ל כיוון שמתקינים רק את התופסן הכסוף. בהתקנת קיר, יש לחבר את 2 האביזרים כמו בתמונה. מניחים את התופסן הכסוף על בליטה קיימת בצד הארוך של זווית ה 90 מעלות, כך שהבליטה מקבילה לחור בצורת האליפסה בתופסן הכסוף. לאחר מכן, מסובבים חצי סיבוב וכך נוצרת נעילה. אין צורך בבורג ואום לחיבור בין האביזרים.
  • 3. מצב החיבור בין 2 האביזרים

  • 4. התקנת הזווית לקיר ו"הלבשת" הוילון

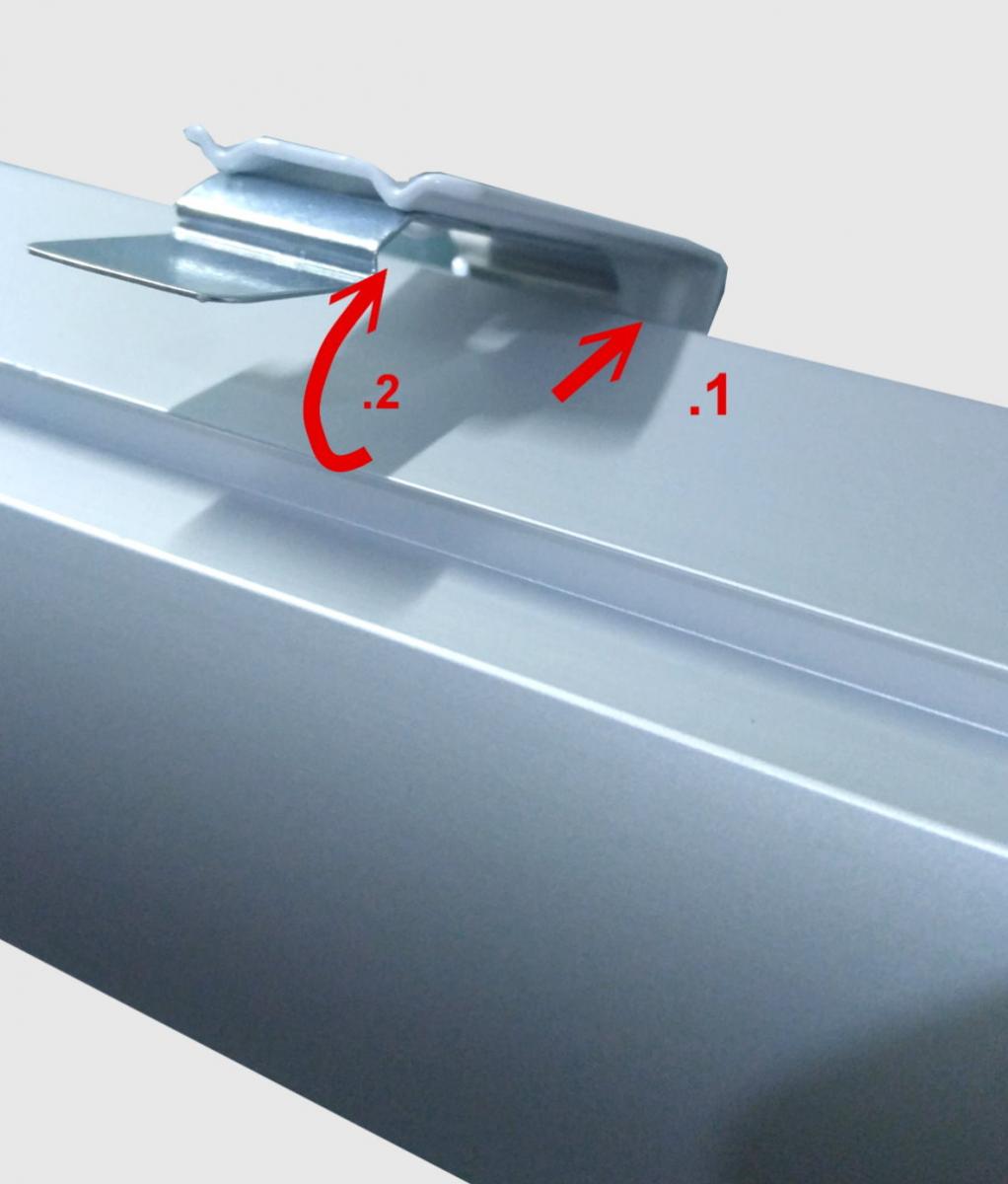

    מתקים את הצד הקצר של זווית ה - 90 מעלות לכיוון הקיר, כך שהצד הארוך יותר נשאר באוויר ומתחתיו מוצמד התופסן הכסוף כאשר הלשונית הבולטת מופנת כלפי חלל החדר ולא לקיר. כעת אפשר להתקין את הוילון עצמו. שלב 1 : מצמידים את החלק העליון האחורי של המסילה העליונה למגרעת האחורית בתופסן.  שלב 2 : לוחצים את המסילה כלפי מעלה עד שישמע " קליק" שיאשר את הנעילה.  2 השלבים הנ"ל נעשים ברצף.
  • 5. מצב הנעילה הסופי


    כעת במצב זה, הקסטה ( מסילה עליונה ) של וילון הזברה נעולה לתופסנים והוילון מוכן לתפעול.

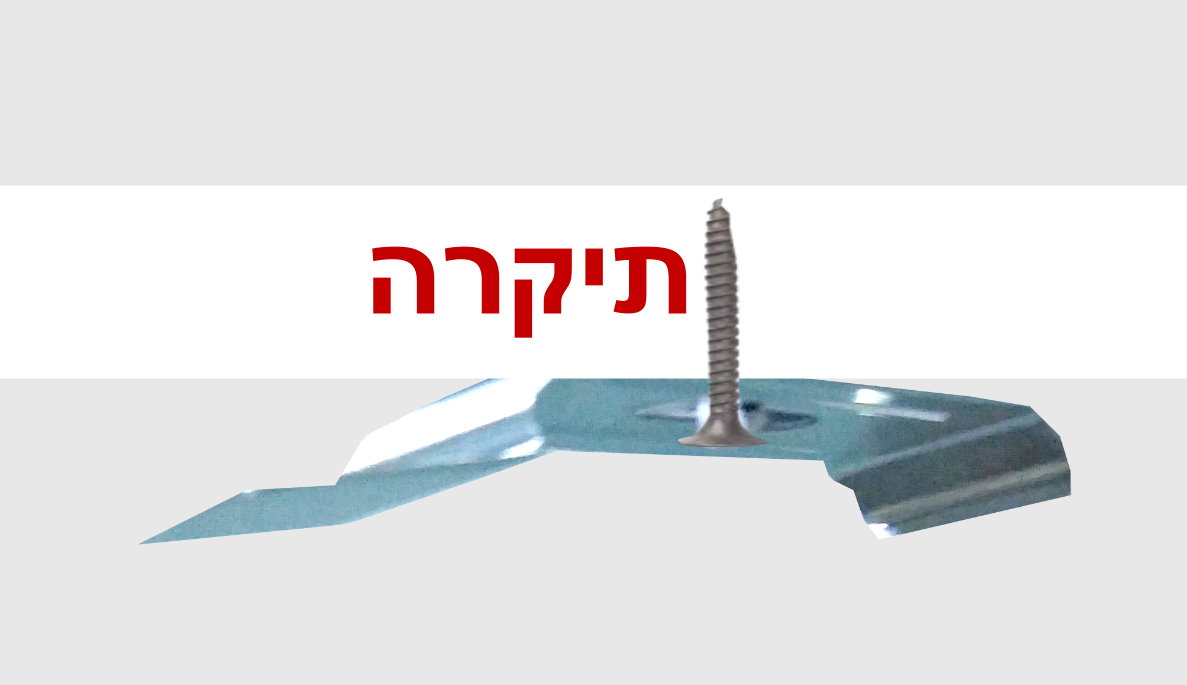

  • התקנת תיקרה


    התקנת הוילון ב - 2 המצבים ( קיר / תיקרה ) דומה מאוד.  ההבדל היחיד שבהתקנה לתיקרה ( או לכל חלק עליון כמו בתוך נישה למשל ), משתמשים רק בתופסן הכסוף ללא הזווית שמתחברת לקיר.  מומלץ לסמן על התיקרה מרחק 6-7 ס"מ מהקיר, שם יהיה חור לקידוח. לאחר הכנסת הדיבל, מבריגים בורג אחד ישירות לתיקרה.
